設備簡介

    無負壓供水設備是一種加壓供水機組，直接與市政供水管網聯接、在市政管網剩余壓力基礎上串聯疊壓供水而確保市政管網壓力不小于設定保護壓力(設定壓力必須高于小區直供區壓力需求，一般不低于1.2Kg)的二次加壓供水設備。

        管網疊壓(無負壓)供水設備的核心是在二次加壓供水系統運行過程中如何防止負壓產生，消除機組運行對市政管網的影響，在保證不影響附近用戶用水的前提下實現安全、可靠、平穩、供水。

        無負壓供水設備又被稱之為管網疊壓供水設備，目前市場上主要有罐式無負壓供水設備與箱式無負壓供水設備。

設備組成

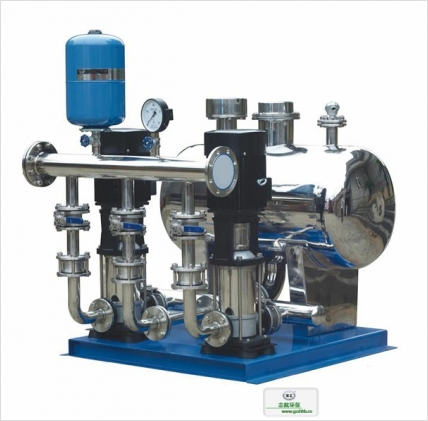

        整套設備由穩流罐、真空抑制器、變頻調速水泵機組、壓力傳感器、變頻控制柜、倒流防止器(可選)、消毒裝置(可選)、小流量保壓罐(可選)等組成。從市政管網引來的進水管直接連接到穩流罐的進水口，穩流罐的出水口通過消毒裝置后連接到加壓泵組的進水管，加壓機組的出水管與用戶用水管連接，直接向用戶管網供水。

工作原理

       穩流罐式無負壓供水設備與市政管網直接連接，在市政管網剩余壓力的基礎上串聯疊壓供水。

（1）變頻恒壓供水:當市政管網供水量大于用戶用水量時，穩流罐式無負壓供水設備變頻恒壓供水，此時穩流罐中存儲一定量的承壓水。

（2）消除負壓:當用戶用水量增加導致市政管網與穩流罐連接處壓力下降，當壓力降低到相對壓力0以下時，在穩流罐中形成負壓，真空抑制器的進氣閥門打開，大氣進入穩流罐。此時，穩流罐相當于一個具有自由液面的開口水箱，壓力與大氣相同，負壓被消除。水位下降到設定值時，液位控制器將控制信號傳遞給變頻控制柜中的控制系統，控制加壓機組停止工作，用戶停水;當用戶用水量減小時，穩流罐中水位上升，氣體從真空抑制器排氣閥門排除，壓力恢復正常后，加壓機組重新自動啟動，恢復供水。

（3）停水停機功能:當市政管網停水時，加壓機組在液位控制器控制下自動停止運行，市政管網供水恢復后，自動啟動重新恢復正常供水。

（4）小流量休眠功能:用戶不用水或用水量很小時設備自動進入休眠狀態(停機)并保持供水壓力，用戶恢復用水時系統自動喚醒，恢復正常供水。

（5）停電繼續供水:當小區停電時，由市政管網繼續向低區用戶供水，停電不停水。設備恢復供電后，自動啟動，恢復正常供水。

應用范圍

  1、高層建筑、居民小區、別墅等居民生活用水。

 2、企事業單位、賓館、寫字樓、百貨商場，大型桑拿浴、醫院、學校，體育館，高爾夫球場，機場等場所的日常用水。

 3、生產制造、洗滌裝置、食品工業、工廠、工礦的生產用水。

 4、對原有氣壓供水設備進行改造，可以充分利用原有的氣壓罐;

 5、已建好的水池，可以采用無負壓供水設備與水池共用的供水方式，進一步節能;

  6、各種循環系統，自來水廠的中間加壓泵站;

 7、其他:老舊水池供水及其它形式供水的改造;

 8、農田灌溉系統;
